Lini Produksi Profil

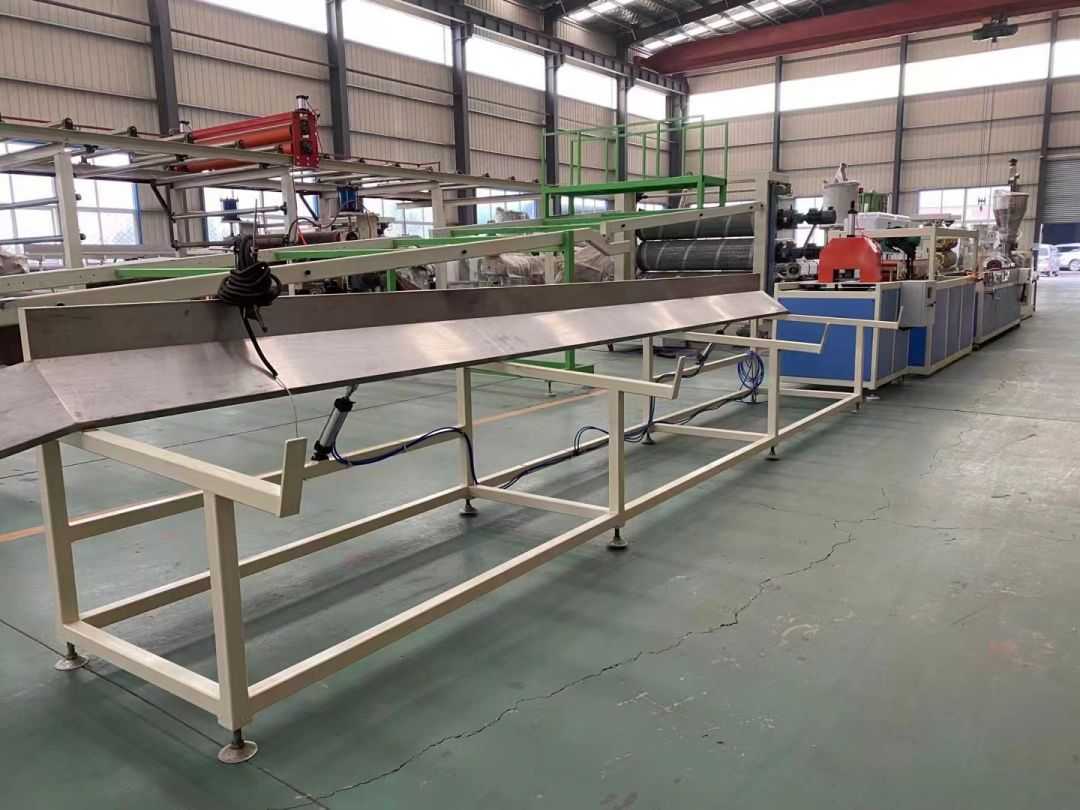

Lini Produksi Profil Lini produksi profil menggunakan ekstruder sekrup kembar berbentuk kerucut seri SJSZ-65/132, platform pembentuk vakum baja tahan karat, traktor perayap, mesin pemotongan otomatis terintegrasi, dan rak bongkar muat terbalik. Platform pembentukan dilengkapi dengan pompa vakum bertekanan tinggi dan pompa air, yang dapat disesuaikan secara empat dimensi. Traktor dijepit secara pneumatik. Mesin pemotong otomatis dengan panjang tetap menggunakan saklar perjalanan untuk memotong dengan panjang tetap. Rak susun ini memiliki panjang 6 meter, terbuat dari baja tahan karat, dan dibalik secara pneumatik.

mengirimkan permintaan

Deskripsi Produk

Lini Produksi Profil

Lini produksi profil menggunakan ekstruder sekrup kembar berbentuk kerucut seri SJSZ-65/132, platform pembentuk vakum baja tahan karat, traktor perayap, mesin pemotongan otomatis terintegrasi, dan rak bongkar muat terbalik. Platform pembentukan dilengkapi dengan pompa vakum bertekanan tinggi dan pompa air, yang dapat disesuaikan secara empat dimensi. Traktor dijepit secara pneumatik. Mesin pemotong otomatis dengan panjang tetap menggunakan saklar perjalanan untuk memotong dengan panjang tetap. Rak susun ini memiliki panjang 6 meter, terbuat dari baja tahan karat, dan dibalik secara pneumatik.

kasus

tampilan produk

proyek	parameter teknis

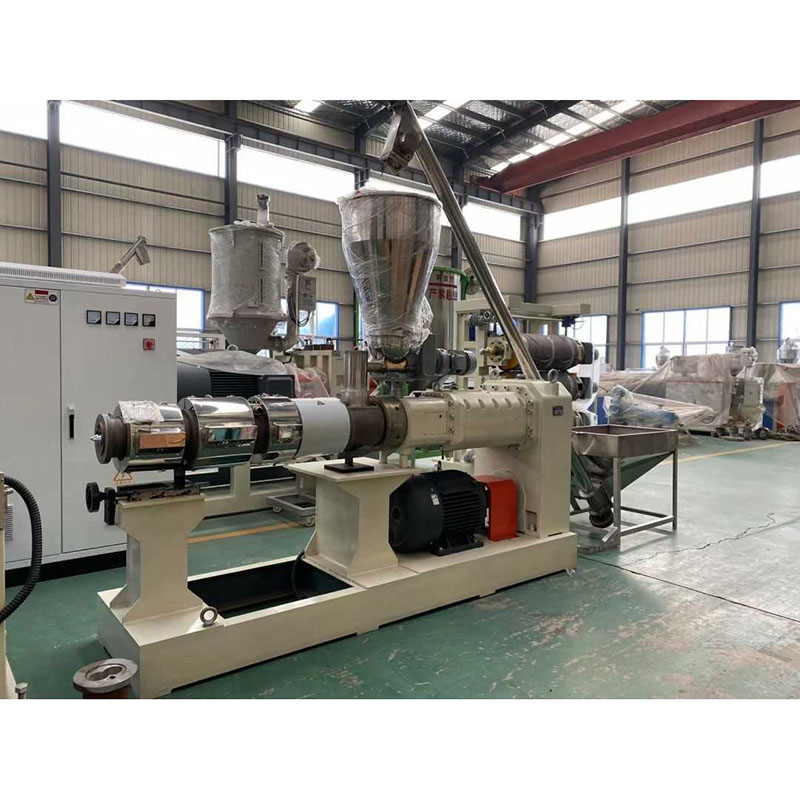

mesin utama
kabinet kontrol listrik	* Saklar udara : Chint * Ketebalan baja yang digunakan tidak kurang dari 1,5 mm, dan semua komponen kelistrikan adalah merek terkenal
Volume produksi (kg/jam)	100-200 (bervariasi tergantung volume ekstrusi bahan yang diproses dan kondisi pengoperasian yang berbeda)
ukuran (mm)	3670x1500x2350mm
berat (kg)	3000kg
Pengukuran otomatis dan hopper pengumpanan	Bahan: baja tahan karat
Saluran transmisi listrik	sistem tiga fase empat kabel
Pengontrol suhu, dengan fungsi penghentian darurat dan perlindungan	Tabel kontrol suhu cerdas Fungsi alarm perlindungan arus berlebih Sistem perlindungan beban berlebih tegangan tinggi.
fitur	Geser tinggi, efek plastisisasi yang baik, kecepatan ekstrusi profil keluaran tinggi (100-160kg / jam) dengan ukuran yang sesuai untuk memenuhi persyaratan keluaran jalur produksi. Bahan manufaktur tingkat tinggi dan suku cadang yang tahan lama memiliki sifat yang kokoh.
Bagaimana data panel operasi ditampilkan	tampilan digital
Sekrup: ketebalan lapisan nitrida 38CrMoAIA paduan berkualitas tinggi 0,7 mm, kekerasan permukaan HV940, Ra0,4um Merek terkenal Tiongkok
diameter (mm)	65/132mm
panjang aktif (mm)	2140mm
kuantitas	Pasal 2
membentuk	lancip
Kecepatan Kecepatan (r/mnt)	1~34 (Keluar)
Drum paduan berkualitas tinggi ketebalan lapisan nitrida 38CrMoAIA 0.7mm, kekerasan permukaan HV940, Ra0.4um
Tipe silinder mesin	perangkat monolitik
Metode pemanasan	Pengecoran cincin pemanas aluminium
Jumlah area pemanasan	Daerah 4
daya pemanas (kw)	30Kw（11/4/6/8）
kisaran suhu (℃)	50~350℃
Jumlah area pendingin	3 Distrik
Inti aliran gabungan	45 #, permukaan interior berlapis krom
saluran pendingin	Kipas 3X250w didinginkan
media pendingin	udara
jaminan kualitas	Kehidupan pelayanan lebih dari 10,000 jam
Metode penanganan drum mesin	Kekerasan paduan ganda HRC 55-62
2. Sistem penggerak dan sistem deselerasi
Tenaga motor penggerak utama	37kw, motor merek terkenal Shandong
Cara kerja motor utama	Motor asinkron tiga fase, terhubung langsung ke gearbox, motor dengan pengatur konversi frekuensi variabel
Kecepatan mesin utama penggerak utama	30~1400r/menit
Merk gear boxnya	Kotak roda gigi torsi tinggi horizontal, gigi miring gigi keras
roda gigi	Perawatan infiltrasi nitrogen, material roda gigi adalah 20CrMoTi
kotak tiket pekerjaan	Kedua poros reduksi kotak distribusi digerakkan oleh roda gigi taical
Mode pengaturan kecepatan motor utama	Pengaturan kecepatan AC
3. sistem pemompaan vakum
jenis	pompa vakum cincin air
kekuatan motorik	3kw
Mode kerja motorik	motor asinkron tiga fasa
derajat vakum	0~-0,8pa
pompa vakum	Tingkat pembuangan: 60m³ / jam

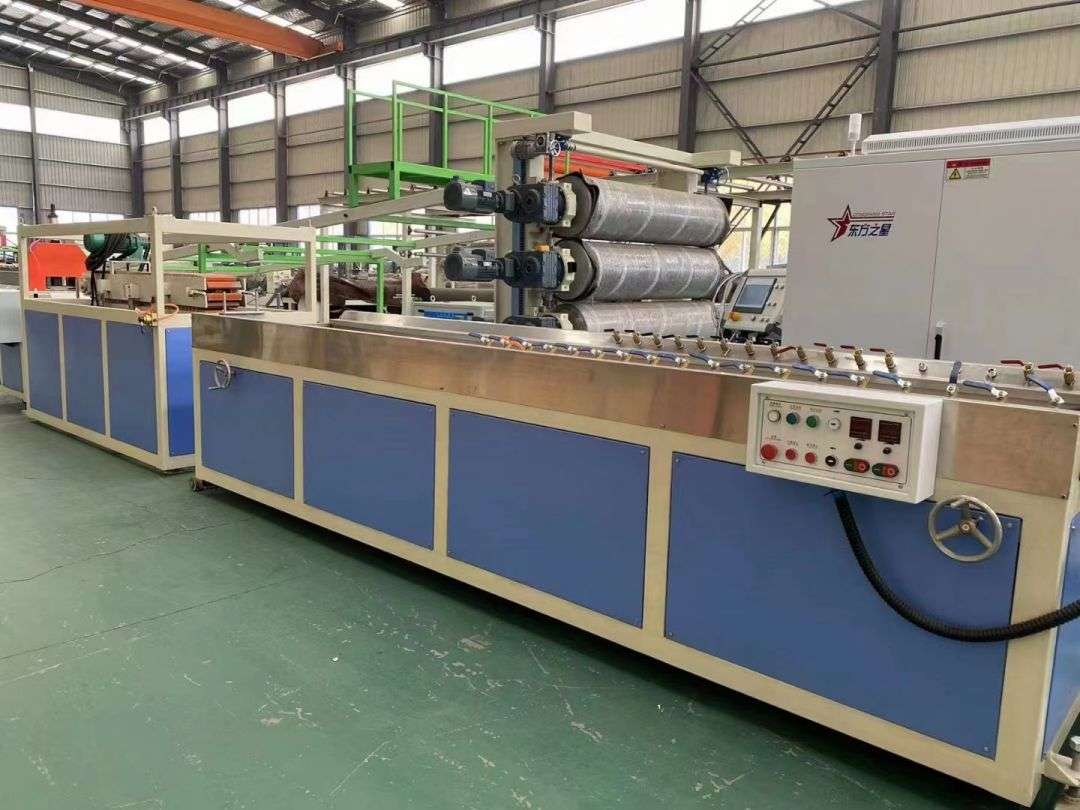

1. 240 meja pengaturan vakum

ukuran (mm)	400012001475mm (termasuk ukuran rel panduan)
Bahan plat air	baja tahan karat
Jumlah nosel udara dan nosel air	Sekitar 60
Gerakkan motor sebelum dan sesudah	0,75KW (1 set)
pompa air	3KW
Jenis pompa vakum	Pompa vakum cincin air
Kekuatan pompa vakum	Dua, 4kw
derajat vakum (Mpa)	0~-0,8pa
Posisi dan mode sambungan nosel uap air	Lokasi: kedua sisi panggung pengaturan: tipe tetap
Mode penyesuaian ketinggian tengah	Panduan cacing koklea
kabinet kendali	1, pengoperasian yang mudah. 2、 Realisasikan tabel pengaturan sebelum dan sesudah penyesuaian listrik, penyesuaian manual atas dan bawah. 3、 Peralatan listrik terbuat dari Chint 4、Semua motor memiliki perlindungan beban yang berlebihan.
Volume dan kuantitas tangki air	Sekitar 150L

Parameter spesifikasi umum

Pasokan air otomatis dan kontrol drainase

Tabel Vakum 1

Bergerak 700mm mm dan maju

Penyetelan halus kiri dan kanan ± 30mm

Cakram air terbuat dari baja tahan karat

Pipa dan peralatan eksternal mudah dipasang dan dirombak dengan mudah.

Semua pipa luar untuk suplai air dan drainase terbuat dari pipa baja galvanis ukuran 1"-2".

penampilan yang tampan

2. Traktor Perayap

Panjang, X dan lebar (mm)	1800mmx1500mmx1700mm
Kecepatan traksi (m/mnt) tarikan drawbar maksimum	0,8-5 m/saya 4000 N
Daya motor traksi (kw)	2.2kwx1
Lacak cara	pneumatik
Modus koneksi motor	koneksi bintang
jumlah motor	1
kecepatan motorik	10~1450r/menit
Lacak panjang efektif	1500mm
Pengaturan kecepatan motor	Motor AC, pengaturan kecepatan inverter
Mode penghubung karet dan track	Terhubung cepat dengan sekrup, mudah dipasang dan dilepas
Karakteristik blok traksi	Kombinasikan dengan balok karet dan baja Q235A, dengan daya tahan dan ketahanan aus yang baik
Mode clammode	kontrol pneumatik
Ketinggian tengah traktor	1000 ± 50 mm, kecepatan traksi sinkron yang dapat disesuaikan.
Tekanan udara terkompresi	0,5~0,7Mpa
Metode pengisian bahan bakar berantai	Penambahan manual
kabinet kendali Bagian silinder & pneumatik	Bagian kelistrikan: Chint Silinder tersebut digunakan oleh Yadke
Semua bagian pneumatik: Yadker × Pengontrol traktor ada di papan kontrol vakum × Pintu dan kotak di sisi lainnya dibuat dengan pelat baja setebal 1,5 mm. × Penampilan traktornya cantik.

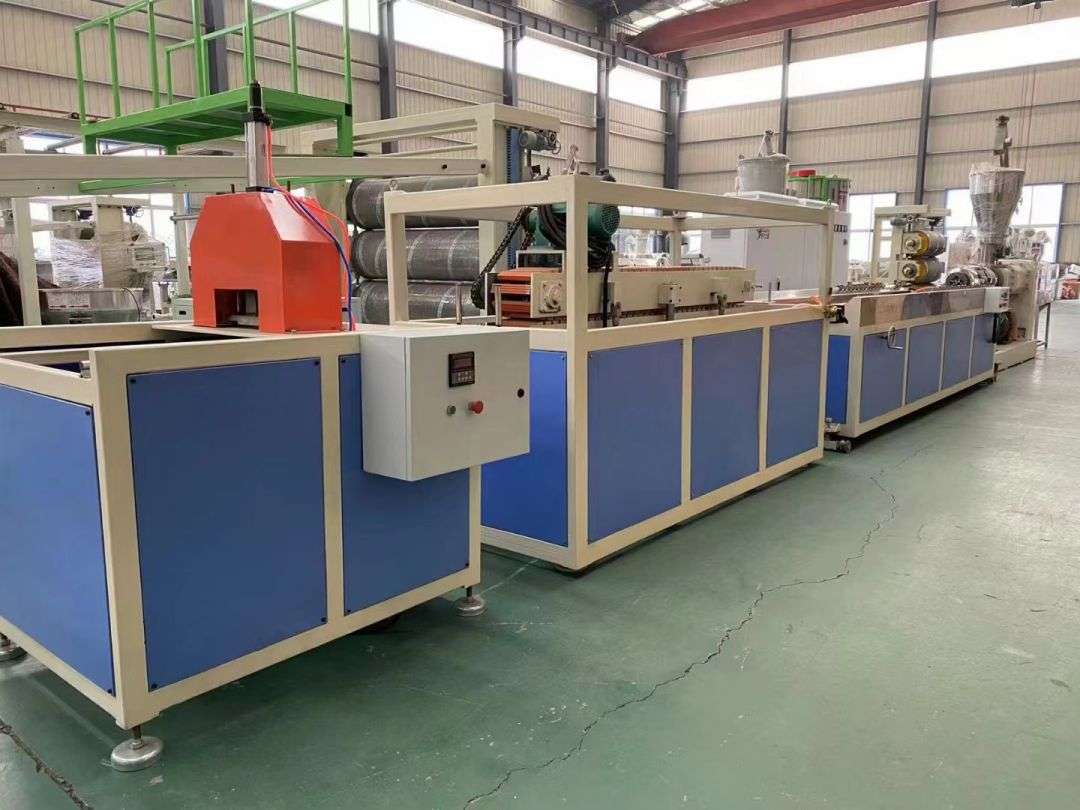

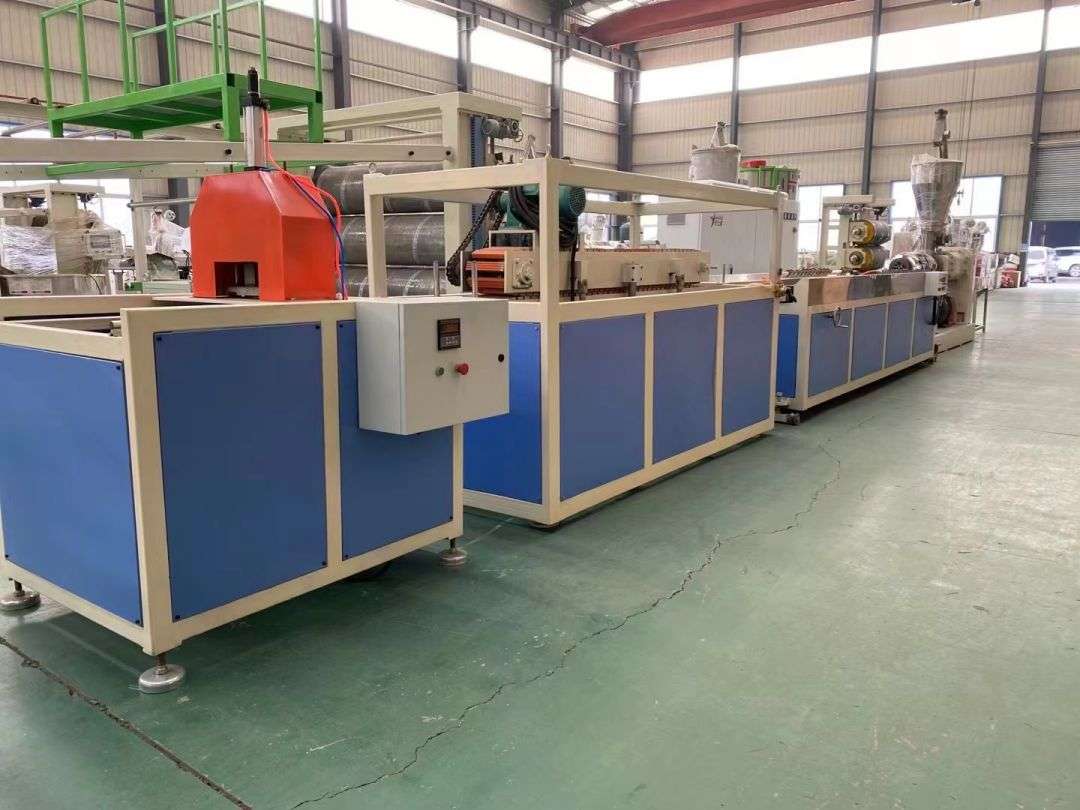

Mesin Pemotong Otomatis Terintegrasi

3. Mesin pemotong: 1.200 MM X 1160 MM X 1600 MM
Modus tekanan Akurasi pemotongan Potong tinggi Potong tenaga motor	sirkuit pneumatik ≤2mm ≤150mm 1,5kw
Lebar potongan maksimum	260mm
metode meteran	saklar fotolistrik
Tekanan kompresi udara	0,5~0,7Mpa
