Produk Apa yang Dapat Dibuat dengan Mesin Lembaran Plastik PLA yang Dapat Terdegradasi?

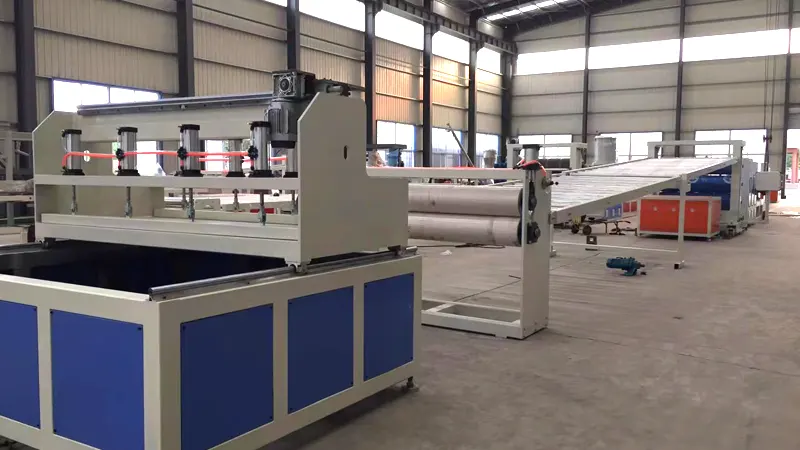

Karakteristik Bahan dan Kompatibilitas Peralatan

Sebelum memeriksa kategori produk tertentu, penting untuk memahami batasan pemrosesan PLA. PLA adalah polimer kristal peka panas dengan suhu transisi gelas (Tg) sekitar 55-60°C dan titik leleh (Tm) pada kisaran 150-180°C. Resin PLA yang digunakan untuk ekstrusi lembaran biasanya memiliki kualitas semi-kristal atau amorf, yang memerlukan desain sekrup plastisisasi suhu rendah dan gulungan dingin berpendingin udara atau air untuk menekan nukleasi kristal dan pembentukan gel. Konfigurasi peralatan standarMesin Lembaran Plastik PLA yang Dapat Terdegradasiharus mencakup sistem pengeringan pengering vakum yang mampu mencapai titik embun di bawah -40°C, karena sisa kelembapan di atas 500 ppm akan memicu pemutusan rantai hidrolitik dan mengakibatkan penurunan viskositas intrinsik (IV) secara signifikan, sehingga mengganggu sifat mekanik.

1. Wadah Kemasan Transparan Kekakuan Tinggi (Pengganti PET/PVC)

• Produk umum: karton lipat (seperti kotak baju), wadah buah dan beri, selongsong bunga, dan baki antistatis untuk komponen elektronik.

• Sorotan teknis: grade PLA amorf digunakan, yang dengan cepat dipadamkan pada gulungan dingin (suhu gulungan dikontrol pada 20-30°C) untuk menjaga rantai polimer dalam keadaan non-kristal yang tidak teratur, menghasilkan kejernihan optik yang tinggi dengan nilai kabut di bawah 5%. Ketebalan lembaran untuk aplikasi ini umumnya berkisar antara 0,2 mm hingga 0,8 mm.

• Persyaratan peralatan: Mesin Lembaran Plastik PLA yang Dapat Terdegradasi harus dilengkapi dengan gulungan pendingin yang dipoles cermin dan pisau udara tertutup untuk mencegah oksidatif menguning dan noda pada permukaan.

2. Produk Jasa Makanan Tahan Panas (Penggantian PP/PS)

• Produk umum: tutup minuman panas, nampan makanan tahan microwave, kulit kerang cepat saji, dan mangkuk sup tahan panas.

• Sorotan teknis: PLA yang tidak dimodifikasi menunjukkan ketahanan panas yang buruk dengan titik lunak Vicat sekitar 55°C, yang tidak cukup untuk skenario pengisian panas atau pemanasan ulang. Untuk meningkatkan suhu servis di atas 100°C, resin memerlukan peracikan dengan aditif pembentuk stereokompleks (seperti PDLA) atau orientasi pasca-ekstrusi dan kristalisasi termal. Formulasi seperti itu memerlukan geometri sekrup pencampur dengan geseran tinggi untuk memastikan dispersi zat nukleasi yang seragam (biasanya senyawa berbasis talk atau Amida) yang mempercepat kinetika kristalisasi.

• Persyaratan peralatan: Mesin Lembaran Plastik PLA yang Dapat Terdegradasi harus menggunakan pengumpan samping multi-port untuk memasukkan aditif ini secara akurat langsung ke aliran lelehan.

3. Stok Lembar Bantalan Berbusa (Pengganti EPS/EPE)

• Produk yang umum: sisipan pelindung untuk barang elektronik konsumen, pemisah partisi untuk barang dalam kemasan, kontainer pengiriman berinsulasi untuk logistik rantai dingin, dan kemasan penyerap goncangan sekali pakai.

• Sorotan teknis: proses pembuatannya melibatkan penyuntikan bahan peniup fisik (seperti karbon dioksida atau butana) ke dalam lelehan, atau peracikan bahan peniup kimia (turunan azodikarbonamida) yang terurai di bawah suhu dan tekanan yang terkendali. Setelah ekstrusi melalui bibir cetakan khusus, penurunan tekanan tiba-tiba memulai nukleasi dan pertumbuhan gelembung, menghasilkan lembaran busa dengan kepadatan berkisar antara 0,05 g/cm³ hingga 0,8 g/cm³.

• Persyaratan peralatan: Mesin Lembaran Plastik Terdegradasi PLA harus dilengkapi dengan mixer statis khusus dan pendingin leleh untuk menjaga tekanan disolusi di atas 15 MPa di dalam tong, bersama dengan bibir cetakan berprofil khusus yang dirancang untuk mencegah keruntuhan sel prematur selama ekspansi.

4. Kemasan Sterilisasi Tingkat Medis (Penggantian PVC)

• Produk yang umum: baki prosedur steril untuk instrumen bedah, lepuh kemasan bagian dalam untuk sarung tangan pemeriksaan, dan jaring dasar untuk kemasan lepuh dosis satuan farmasi.

• Sorotan teknis: diperlukan kadar PLA dengan kemurnian tinggi dan daya ekstraksi rendah, yang mampu menahan radiasi gamma atau siklus sterilisasi etilen oksida (EtO) tanpa degradasi. Proses ekstrusi harus menggunakan sistem filtrasi lelehan dengan presisi filtrasi absolut 50 µm atau lebih halus untuk menghilangkan gel, partikulat berkarbonisasi, dan mata ikan yang akan mengganggu kejernihan optik dan integritas penghalang.

• Persyaratan peralatan: rakitan laras dan sekrup Mesin Lembaran Plastik Terdegradasi PLA memerlukan lapisan baja tahan karat atau tahan korosi, dan seluruh lini produksi harus memenuhi standar ruang bersih (biasanya ISO Kelas 8 / Kelas 100.000 atau lebih tinggi) untuk memenuhi kepatuhan peraturan untuk pembuatan perangkat medis.

5. Stok Lembar Fungsional Industri dan Pertanian (Non Kemasan)

• Produk yang umum: film mulsa pertanian yang sepenuhnya dapat terurai secara hayati (dalam ukuran yang lebih tebal), pot pembibitan, film substrat pencetakan transfer termal, dan panel peneduh yang dapat dilepas untuk rumah kaca.

• Sorotan teknis: aplikasi ini sering kali memerlukan modifikasi ketangguhan, yang dicapai melalui ko-ekstrusi PLA dengan PBAT (polybutylene adipat-co-terephthalate) dalam struktur berlapis A/B/A, di mana lapisan B internal memberikan ketahanan sobek dan fleksibilitas yang lebih baik. Ketebalan lembaran berkisar antara 0,5 mm hingga 3 mm.

• Persyaratan peralatan: ituMesin Lembaran Plastik PLA yang Dapat Terdegradasiharus dikonfigurasi dengan blok umpan ekstrusi bersama atau cetakan multi-manifold (distributor tipe ABA), bersama dengan sistem pengukuran ketebalan online (baik berbasis sinar beta atau inframerah) yang memberikan umpan balik waktu nyata untuk penyesuaian profil bibir mati otomatis.

Panduan Pemilihan Peralatan (berdasarkan Jenis Produk dan Throughput)

Cacat Produk Umum dan Penanggulangan Proses (Panduan Praktis)

Tren perkembangan ekstrusi lembaran PLA saat ini mengarah pada formulasi dengan kandungan tinggi yang menggabungkan 30% atau lebih kalsium karbonat atau tepung kayu untuk mengurangi biaya bahan baku sekaligus mempertahankan kinerja mekanis yang dapat diterima. Campuran multi-komponen yang sepenuhnya dapat terbiodegradasi (PLA + PBS + PCL) mendapatkan daya tarik untuk aplikasi yang memerlukan profil degradasi yang disesuaikan. Produsen peralatan semakin mengintegrasikan sistem inspeksi visi mesin yang digerakkan oleh AI secara langsung ke dalam lini ekstrusi Mesin Lembaran Plastik Terdegradasi PLA, sehingga memungkinkan deteksi bintik hitam, gelembung, dan goresan permukaan secara real-time. Kemajuan ini telah menunjukkan peningkatan kualitas yang terukur, meningkatkan tingkat hasil first-pass dari sekitar 92% menjadi lebih dari 98% dalam pengaturan produksi komersial, sekaligus mengurangi tenaga kerja inspeksi manual dan pengerjaan ulang barang bekas.
